防火保護系統的構成
我國建筑設計防火規范GB50016-2006要求隧道耐火時間不應低于2h。

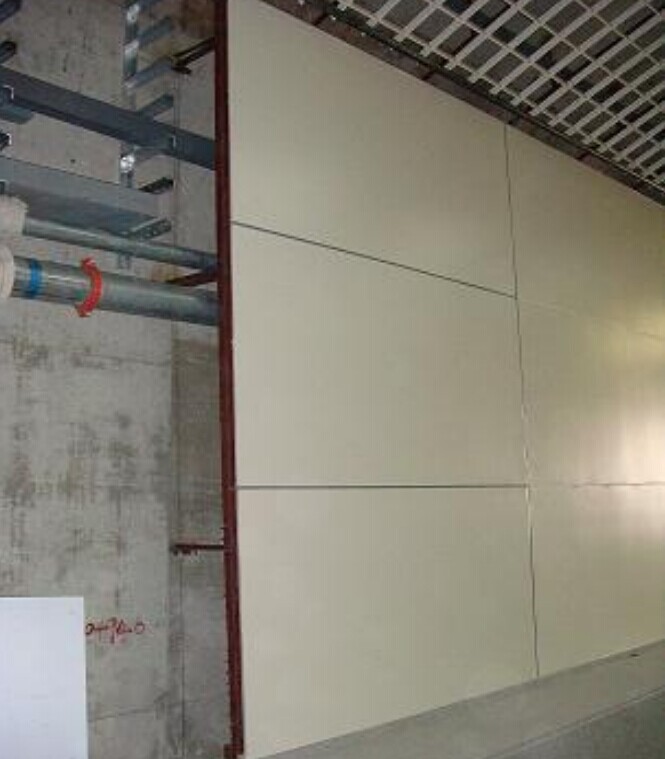

舜安無石棉防火硅酸鈣板隧道防火保護系統是有無石棉防火硅酸鈣板和巖棉、特制的金屬龍骨,鉚固于整個需要防火保護的鋼筋混凝土構件上,可達到內火時間150min。系統結構抗風壓+5000Pa—4500Pa。
1、 舜安無石棉硅酸鈣板防火板
無石棉硅酸鈣防火板用纖維素纖維與非石棉礦物纖維為增強材料,由高純度硅質材料和高活性鈣質材料作基材,并加有適量添加劑,在自動化成型機中制成板坯,在1Mpa(190℃)的高壓釜中經水熱養護:形成以托貝莫來石(tobermorite)晶體為主的水化產物。此種板材具有以下特性:不燃、耐火、質輕(密度為1.0g/cm3)、強度高(縱橫向平均抗折強度>5Mpa)、導熱系數低(0.2w/m.k)、耐霉、無毒、受火燃燒時不產生有害氣體,規格有厚度6~25、長度2440-3050、寬度1220mm,這種板材在國內外已采用作為室內預防式防火系統,鋼柱、鋼梁防火包敷、防火墻、防火吊頂、耐火排煙風管、樓層防火封堵等項目,本文所介紹的隧道防火系統采用上海舜安建材有限公司生產的舜安隧道防火板,規格為:厚度9和12mm,長2440,寬1220mm。
2、巖棉
巖棉是由輝綠巖等巖石,經熔融,以高壓氣流吹制成纖維,再經收集分別制成不同厚度的巖棉板,由于其不燃性和容重小的特點,廣泛用于保溫、隔熱的領域,本系統選用的巖棉板厚為30mm。容重為100kg/m3,導熱系數:0.04w/m.k
3、 輕鋼龍骨和緊固件
本系統選用專用龍骨,規格為50X30X0.8mm以M6不銹鋼膨脹螺栓緊固于混凝土襯砌上,用M4自攻螺釘將波特板分別按不同厚度錯縫安裝。
4、外裝飾
舜安隧道防火系統安裝完成后就可進行外裝飾;在通風條件允許情況下,在現場可選用外墻用的丙烯酸涂料、外墻用礦物涂料或氟碳涂料裝飾,如淺黃色使隧道明亮,也可采用上下內壁不同顏色,以取得良好視覺效果。氟碳涂層一般可耐用15—20年??捎盟疀_洗和經受得住各類空氣的污染??梢哉J為表面涂層也是防火系統的一部分,不可或缺。
如果將硅酸鈣面板預先加工好裝飾面再安裝的話,可在距板邊的15mm處用M4X30mm自攻螺釘,按間距250mm—300mm緊固于龍骨上(與底板錯開緊固位置),在表面鉚裝45mm寬的鋁合金T型嵌縫條(或用硅酮結構膠粘貼)將螺釘位置遮蓋,此T型嵌縫條表面可涂飾與板的表面一致的顏色以達到相協調的裝飾效果。
另外,還有一種方式是對涂飾板預裝夾具,在板邊緊固夾具有兩個用作緊固螺釘的孔洞,以自攻螺釘將板與龍骨緊固,板縫以彩色(與板面顏色接近)的結構膠填縫,以期協調裝飾效果。
有關安裝技術要求可參照《國家建筑標準設計圖集01ZJ110—1號》內關于隧道襯壁的安裝方法。
隧道的頂部可采用螺釘將底、面板錯縫緊固于龍骨上,表面涂以深色(黑色)無機外墻涂料。底層板不作任何涂裝,利用其耐水吸濕性能讓其將隧道潮濕表面的水分吸收,慢慢滲向地面排水系統。
