外保溫常見質量問題分析及解決措施 發布公司：舜安建材        發表日期：2015-09-01        瀏覽率：

一、裂縫與破損

   裂縫產生原因：

   1.抹面砂漿彈性模量偏高，抗裂性能不足

   膠含量少；水泥含量過高；

   “壓折比”不能很好反映柔韌性，注意抗沖擊性；

   網格布外砂漿太厚；

   砂漿超過可操作時間。

   2.玻纖網格布增強作用差

   耐堿性能差；

   斷裂強力低，克重??；首層未用雙層網；

   鋪設時沒繃直抻平；

   搭接寬度不夠 ，甚至未搭接。

   3.沒有正確使用，缺乏正常維修

   超出許可的重物、硬物沖撞墻面；

   剔洞安裝建筑物輪廓燈；

   不及時維修，使問題越發嚴重，（寬度0.2mm是界限）。

   有的工程在設計時就考慮了瓷磚飾面、圍欄和綠化隔離帶，防止了不當的人為活動損壞墻面。

   二、滲漏

   滲漏產生原因：

   設計粗糙，沒有考慮到墻體附屬物如何處理；沒有選用合適的配套件；

   施工不負責任，不能留有能滲水的開口、漏洞；

   監理應嚴格驗收把關。

   看看下面幾張外保溫節點圖：

窗側口膨脹密封條的安裝

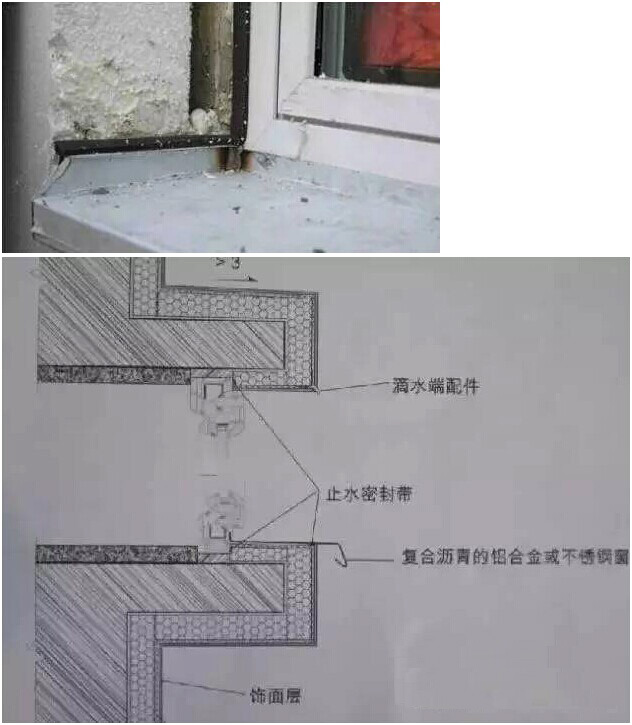

窗口滴水的安裝

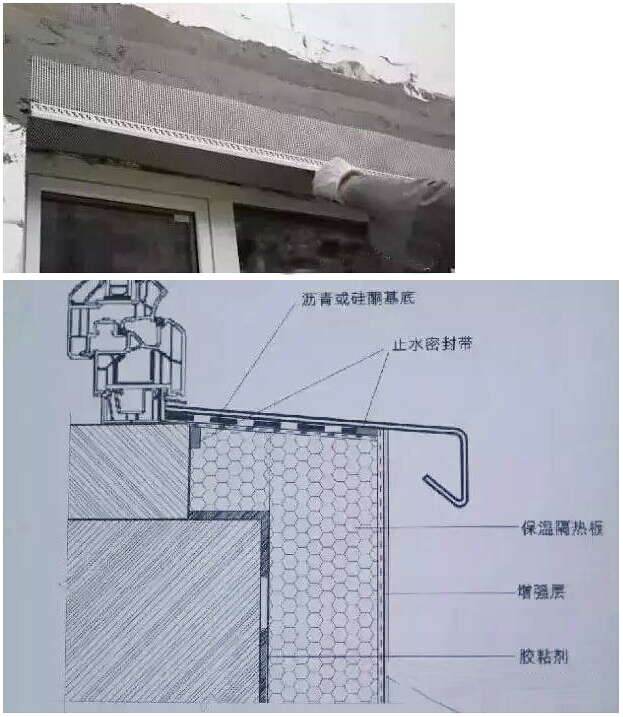

窗臺板的安裝

    三、保溫層脫落

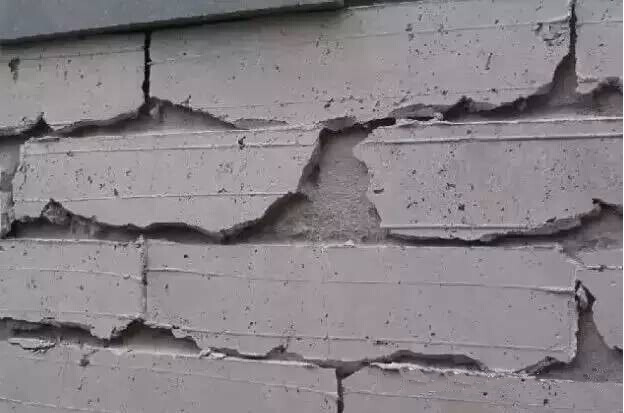

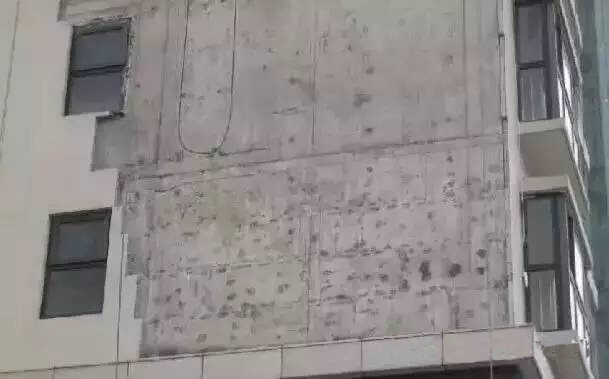

2008年底北京刮大風，某高層住宅4～16層外保溫大面積脫落。幸好無人傷亡。

殘片表示：XPS與黏結砂漿黏結不好

黏結砂漿～混凝土基面黏結良好

   事故發生后，參建各方審查施工全過程及資料，一致認為：“現場施工技術準備充分，施工物資合格，質量證明文件齊全有效，施工過程控制到位，各項施工資料齊全，驗收符合規定程序，施工滿足規定要求?！?

   施工單位反映：施工時間2007年，開發商和設計把原設計的EPS改成XPS，要求按當時的圖集和規程實施。而該圖集和規程都是針對EPS編制的。當時誰也沒搞清X(qián)PS與EPS有什么差別，當然在施工過程中也就沒有使用界面劑。

   材料復驗時，規范要求復驗黏結砂漿拉伸粘結強度，但沒規定同誰黏結，他們檢測了同水泥砂漿的黏結強度。他們復驗了抹面砂漿與聚苯板的黏結強度，但按照規程使用了EPS板。復驗結果都符合規程要求。

   施工單位委托檢驗了“保溫抗拉拔力”（應是系統拉伸粘結強度），有一試件的檢測值是0.082MPa。檢驗報告寫“委托要求≥0.1MPa”（正確是≥0.10MPa ），結論是“該組試驗檢測值均達到委托要求強度”。讓人哭笑不得。

   這次事故的根本問題出在忽視對系統性能的審查。外保溫系統應有形式檢驗報告；當主要原材料發生重大變更時，要重新檢驗。如果重視了這點，有包括耐候性檢驗在內的形式檢驗合格的報告，就不會(huì )發生這次質量事故。同時這次事故還說明用材料性能來代替系統性能是錯誤的，會(huì )釀成悲劇。

   四、飾面磚脫落

   《建筑節能工程施工質量驗收規范》GB50411-2007規定外墻外保溫工程不宜采用粘貼飾面磚做飾面層；當采用時，其安全性與耐久性必須符合設計要求。飾面磚應做粘結強度拉拔試驗，試驗結果應符合設計和有關標準的規定。

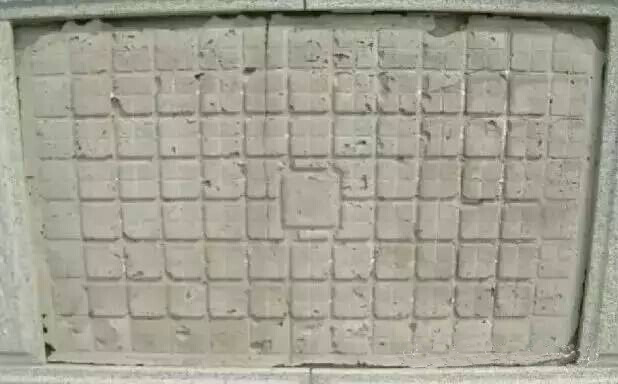

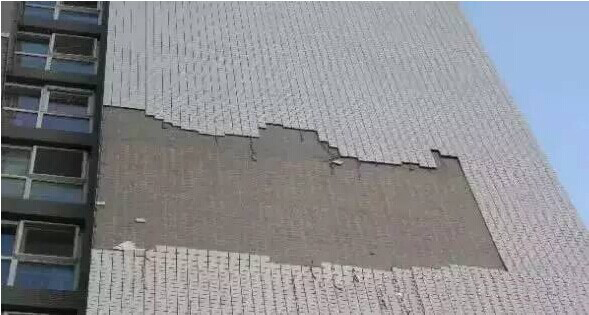

2008年北京某高層住宅發生大面積瓷磚空鼓、脫落

   脫落原因：

  模板內置有網體系，用1：3水泥砂漿找平后貼磚。11月施工，薄層普通砂漿脫水。

   18層樓西山墻全高不留置伸縮縫；磚縫用普通水泥砂漿勾縫。溫度變化產生很大內應力。導致磚縫開裂。

   先空鼓后脫落。脫開位置：瓷磚膠～找平砂漿界面，此處砂漿強度很低。

   用背涂法貼磚，磚四周虛粘，局部缺膠。粘結面積小。滲進水在縫隙停留，致使發生凍脹破壞。

北京某工程——膨脹拱起產生的內應力破壞了黏結強度

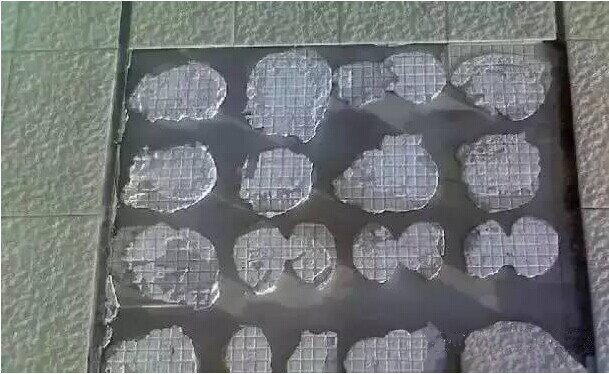

東北某工程——破壞面在瓷磚膠～瓷磚界面，瓷磚膠未滿粘

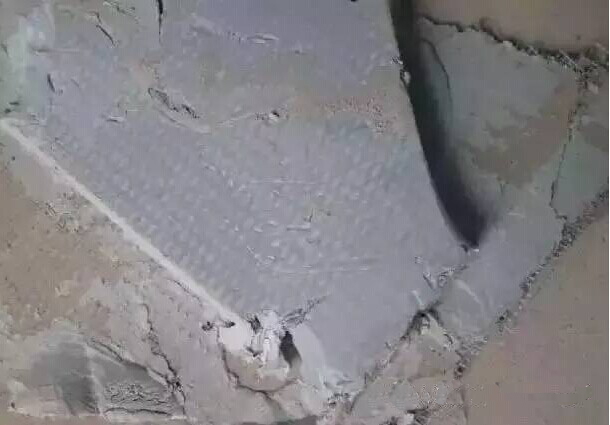

貼石材工程——破壞面在瓷磚膠～石材界面，石材可黏結性差

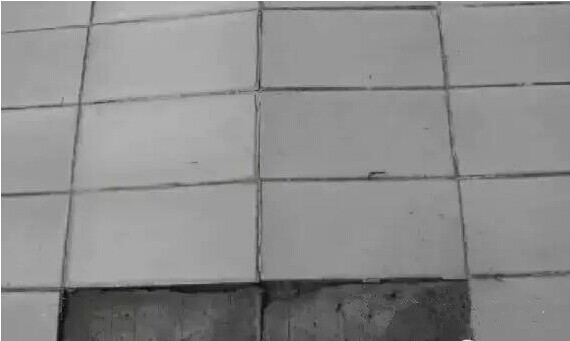

還是瓷磚膠～瓷磚界面

   1.影響溫差應力的主要因素

   冬夏溫差、晝夜溫差；

   溫差大、應力大，選用淺色磚

   相鄰材料熱脹系數差異；

   如有可能，加以考慮以下因素：

   伸縮縫間距；嵌縫材料變形能力；

   伸縮縫間距不宜超過6m，用彈性嵌縫材料；

   磚的尺寸；磚縫大??；填縫劑變形能力；

   小磚寬縫，填縫劑有變形能力；

   瓷磚膠變形能力（彈性模量）；

   控制瓷磚膠橫向變形。

   2.影響滲水、凍脹的主要因素

   磚、填縫劑的吸水率；

   吸水率符合各自標準；

   外保溫系統無可滲水裂縫；

   填縫劑、抹面砂漿柔韌性不降低標準；

   瓷磚膠應滿粘；

   宜使用“組合法”施工；

   避免水蒸氣滲透受阻；

   考慮系統透汽性合理組合；

   在貼磚的起始處和收頭處做好防滲處理。

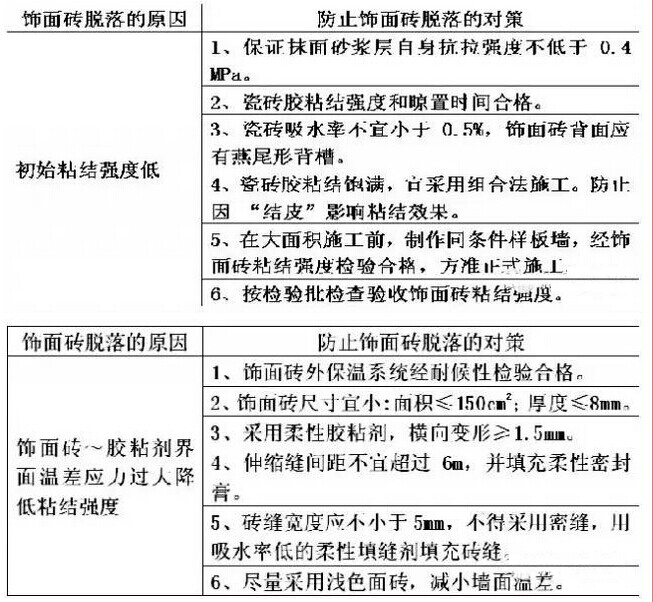

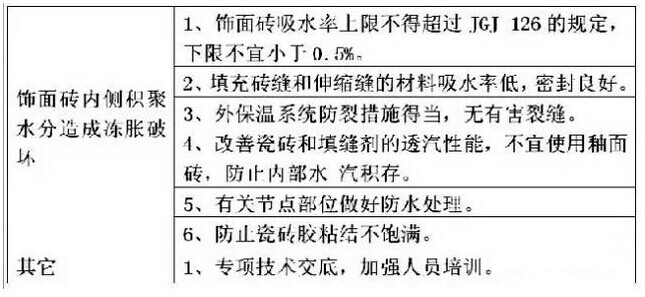

3.防止飾面磚脫落的對策

   外保溫貼磚還需注意兩個特殊問題：

   1）為防止保溫材料出現過大的剪切變形，其密度不可過低。保溫材料越厚，密度要求越大。

   2）尤其重視增強網的耐久性：玻纖網耐堿斷裂強力應不低于1000N/50mm；鋼絲網選用先焊接后熱鍍鋅網，而不可用鍍鋅絲焊接網。

   總之，外保溫系統外飾面應優先采用涂料、飾面砂漿等輕質材料，確有需要使用飾面磚的，應按GB 50411、JG 149和JGJ 144相關規定實施。
